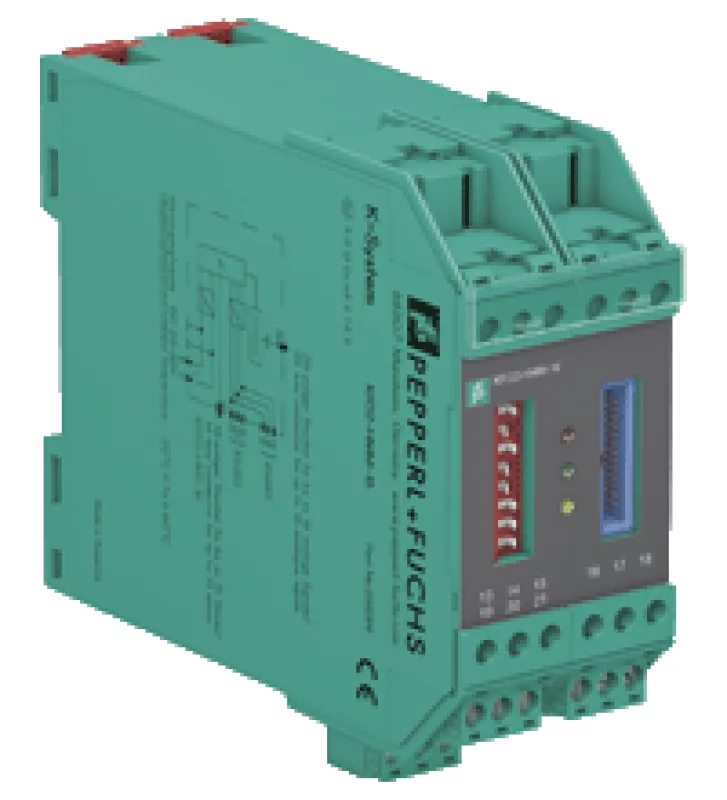

Мультиплексор KFD2-HMM-16

Техническое описание KFD2-HMM-16 Параметры функциональной безопасности Уровень целостности безопасности (SIL) SIL 3 Поставка соединение терминалы 17+, 18- Номинальное напряжение 20 ... 32 В постоянного тока, типичный при 100 мА Потребляемая мощность Максимум. 3 Вт Сигнальные каналы HART (не искробезопасные) Соответствие Вход полевого устройства HART (версия 5-7) соединение 26-контактный плоский кабель для аналоговых соединений  14-контактный плоский кабель для подключения ведущего и ведомого устройств между KFD2-HMM-16 и KFD0-HMS-16 Ток утечки <3 мкА при -20 ... 85 ° С (-4 ... 185 ° F) Замыкающий резистор внешний стандарт 230 ... 500 Ом (возможно до 1000 Ом) Выходное напряжение ≥ 400 мВ сс (с указанным выше сопротивление терминатора) Выходное сопротивление 100 Ом или меньше, емкостная муфта Входное сопротивление согласно спецификации HART Диапазон входного напряжения 0,08 ... 4 В сс ; станд. ± 5,2 В в качестве локальной ссылки Интерфейс Скорость передачи 9600, 19200 или 38400 бит / с (выбирается с помощью DIL-переключателя (2 и 3) пользователем) Тип RS-485, двухпроводный многоточечный Выбор адреса Один из 31 возможных адресов, выбираемых на DIL-переключатель (4 ... 8) Индикаторы / настройки Элементы управления DIP-переключатель конфигурация через DIP-переключатели этикетирование пространство для маркировки спереди Соответствие директив Электромагнитная совместимость Директива 2014/30 / ЕС EN 61326-1: 2013 (промышленные объекты) Соответствие Степень защиты IEC 60529: 2001 Условия окружающей среды Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F) Механические характеристики Степень защиты IP20 Вес 250 гр. Габаритные размеры 40 x 107 x 115 мм, корпус типа C1 монтаж на 35 мм DIN-рейке в соотв. по EN 60715: 2001
