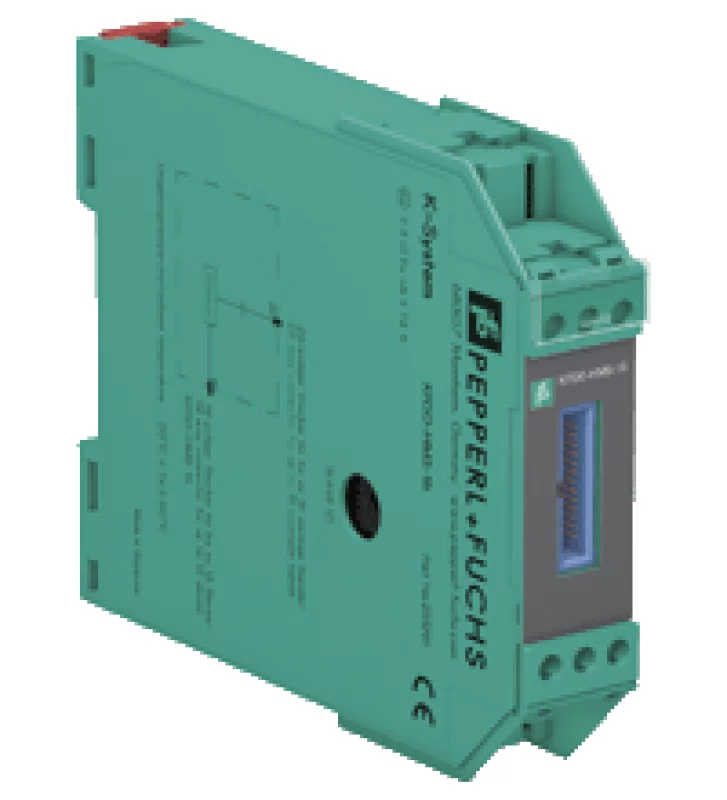

Мультиплексор KFD0-HMS-16

Техническое описание KFD0-HMS-16 Параметры функциональной безопасности Уровень целостности безопасности (SIL) SIL 3 Поставка соединение через 14-канальный плоский кабель, мастер KFD2-HMM-16 Сигнальные каналы HART (не искробезопасные) Соответствие Вход полевого устройства HART (версия 5-7) соединение 26-контактный плоский кабель для аналоговых соединений  14-контактный плоский кабель для подключения ведущего и ведомого устройств между KFD2-HMM-16 и KFD0-HMS-16 Ток утечки <3 мкА при -20 ... 85 ° С (-4 ... 185 ° F) Замыкающий резистор внешний стандарт 230 ... 500 Ом (возможно до 1000 Ом) Выходное напряжение ≥ 400 мВ сс (с указанным выше сопротивление терминатора) Выходное сопротивление 100 Ом или меньше, емкостная муфта Входное сопротивление согласно спецификации HART Диапазон входного напряжения 0,08 ... 4 В сс ; станд. ± 5,2 В в качестве локальной ссылки Индикаторы / настройки этикетирование пространство для маркировки спереди Соответствие директив Электромагнитная совместимость Директива 2014/30 / ЕС EN 61326-1: 2013 (промышленные объекты) Соответствие Степень защиты IEC 60529: 2001 Условия окружающей среды Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F) Механические характеристики Степень защиты IP20 Вес 100 гр. Габаритные размеры 20 x 93 x 115 мм, тип корпуса B1 монтаж на 35 мм DIN-рейке в соотв. по EN 60715: 2001
