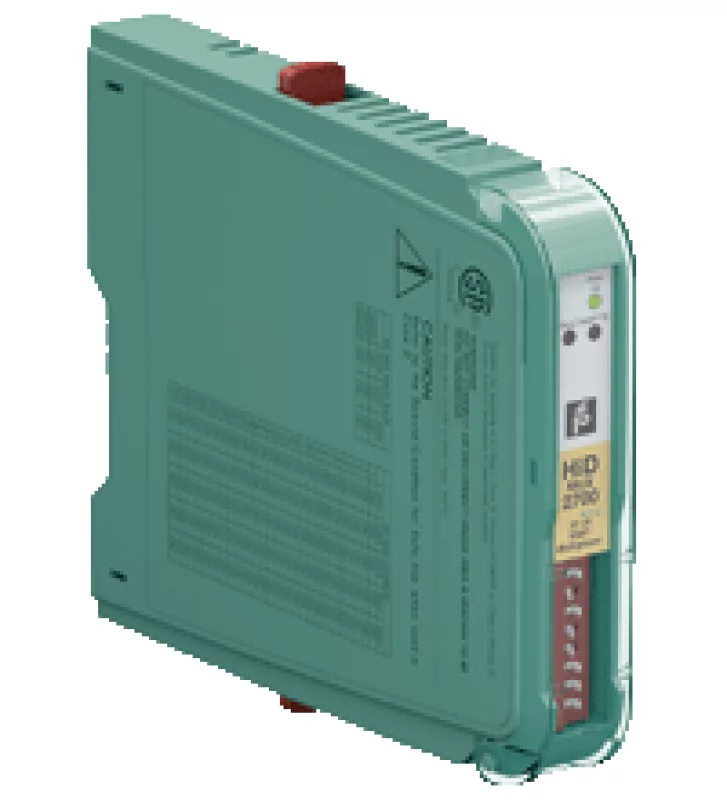

Мультиплексор HIDMUX2700

Техническое описание HiDMux2700 Параметры функциональной безопасности Уровень целостности безопасности (SIL) SIL 3 Поставка соединение SL1: 1a, 1b (-); 2a, 2b (+) Номинальное напряжение 20.4 ... 30 V DC через плату терминации Номинальный ток 28 мА при 24 В, RS-485, ток покоя Рассеяние мощности 0,7 Вт при 24 В Сигнальные каналы HART (не искробезопасные) Количество каналов 32 Соответствие Вход полевого устройства HART (версия 5-7) Диапазон сигналов 0,12 В pp <сигнал <1,5 В pp Ток утечки <3 мкА при -20 ... 85 ° С (-4 ... 185 ° F) Замыкающий резистор внешний стандарт 230 ... 500 Ом (возможно до 1000 Ом) Выходное напряжение ≥ 400 мВ сс (с указанным выше сопротивление терминатора) Выходное сопротивление 100 Ом или меньше, емкостная муфта Изоляция постоянного тока двойной конденсатор каждого канала Постоянное напряжение до 30 В Входное сопротивление > 5 кОм, согласно спецификации HART Диапазон входного напряжения 0.12 ... 1.5 V ss Постоянное напряжение Максимум. 30 В Зажим дифференциального режима ± 5,2 В, для переходных или переменного тока Зажим общего режима ± 10 В, для переходных или переменного тока Уровень обнаружения несущей сигнал> 0,12 В pp , активированный  сигнал обнаружения несущей <0,08 В pp , обнаружение несущей не активировано Амплитуда передачи 200 Ом, 0,43 В pp <сигнал <0,49 В pp 500 Ом, 1,1 В pp <сигнал <1,2 В pp Тип устройства DC изолированное устройство шины полное сопротивление высокий импеданс Тип линии передачи данных HART первичный и вторичный Многопоточная поддержка полей опция доступна по запросу Интерфейс Скорость передачи 9600 Мбит / с, 19200 Мбит / с или 38400 Мбит / с, выбирается через коммутатор Адрес 1 ... 31, регулируемый через DIP-переключатель Тип RS-485, дифференциальная пара и заземление Топология многоточечное соединение с ведущим / ведомым Гальваническая изоляция Интерфейс / источник питания 500 В эфф Интерфейсные / полевые каналы 1000 В эфф Каналы питания / полевые каналы 1000 В эфф Индикаторы / настройки Элементы отображения Светодиоды  LED PWR ON (питание), один зеленый светодиод  HART TX (передача HART), один желтый светодиод  LED FAULT (ошибка провода), один красный светодиод Элементы управления DIP-переключатели со стороны корпуса для:  - адрес подчиненного устройства  - скорость передачи  - включение / выключение режима тестирования конфигурация через DIP-переключатели этикетирование пространство для маркировки спереди Соответствие директив Электромагнитная совместимость Директива 2014/30 / ЕС EN 61326-1: 2013 (промышленные объекты) Соответствие Электромагнитная совместимость NE 21: 2012  Для получения дополнительной информации см. Описание системы. Степень защиты IEC 60529: 2001 Условия окружающей среды Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F) Относительная влажность 5 ... 95%, без конденсации Механические характеристики Степень защиты IP20 Вес 140 гр. Габаритные размеры 18 x 106 x 128 мм  монтаж на терминальной плате
