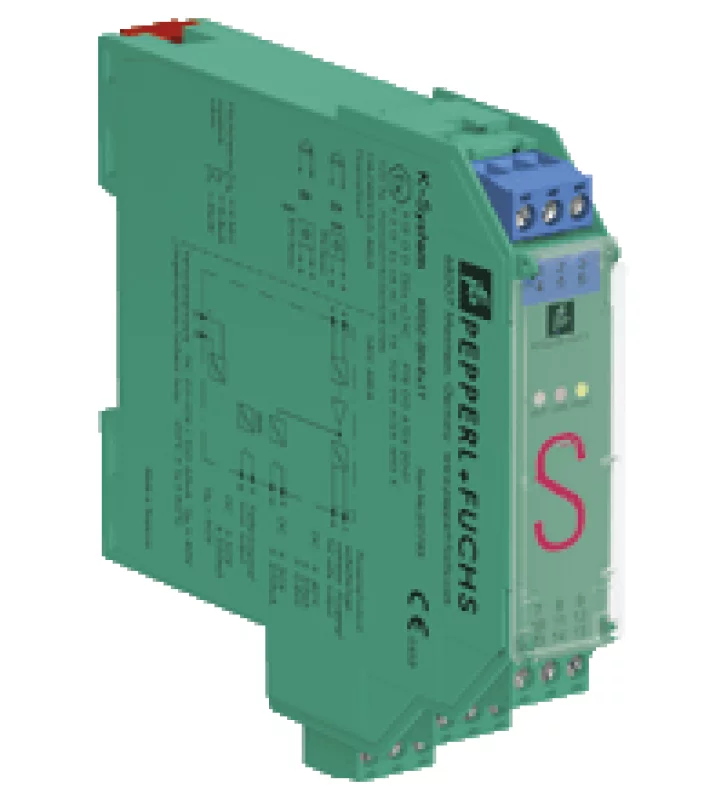

Усилитель переключателя KFD2-SH-Ex1.T.OP

Техническое описание KFD2-SH-Ex1.T.OP Описание оборудования 24 В постоянного тока Основные Характеристики Тип сигнала Цифровой вход Параметры функциональной безопасности Уровень целостности безопасности (SIL) SIL 3 Уровень производительности (PL) PL d Поставка соединение Силовая передача Номинальное напряжение 20 ... 30 В постоянного тока пульсация ≤ 10% Номинальный ток ≤ 100 мА Рассеяние мощности 1,5 Вт Потребляемая мощность Максимум. 1,7 Вт вход Соединительная сторона полевая сторона соединение терминалы 4+, 6- Напряжение разомкнутой цепи / ток короткого замыкания ок. 8,4 В постоянного тока / прибл. 11,7 мА Сопротивление свинца Максимум. 50 Ом, емкости кабелей и индуктивности должны соблюдаться во взрывоопасных зонах Точка переключения Реле обесточено I <2,1 мА и I> 5,9 мА, выход выключен Реле возбуждено 2,8 мА <I <5,3 мА, выход включен Задержка ответа ≤ 1 мс Вывод Соединительная сторона контрольная сторона соединение выход I: клеммы 7+, 8-; выход II: клеммы 9, 10; выход III: клеммы 11, 12 Выход I активный выход напряжения, защита от короткого замыкания  0-сигнал: 0 В  1-сигнал: 20 ... 31 В постоянного тока при макс.  Ошибка 15 мА : 0 В Выход II реле Контактная информация 48 В переменного / постоянного тока  250 мА Механическая жизнь ≤ 20 x 10 6 циклов переключения Результат III реле, сигнал неисправности Контактная информация 48 В переменного / постоянного тока  250 мА Механическая жизнь ≤ 20 x 10 6 циклов переключения Характеристики переноса Частота переключения Выход I ≤ 50 Гц Выход II ≤ 5 Гц Результат III ≤ 5 Гц Индикаторы / настройки Элементы отображения светодиоды этикетирование пространство для маркировки спереди Соответствие директив Электромагнитная совместимость Директива 2014/30 / ЕС EN 61326-1: 2013 (промышленные объекты) Директива по оборудованию Директива 2006/42 / EC EN / ISO 13849-1: 2008 Соответствие Электромагнитная совместимость NE 21: 2011 Степень защиты IEC 60529: 2001 безопасности IEC / EN 61508: 2010 Условия окружающей среды Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F) Механические характеристики Степень защиты IP20 соединение винтовые клеммы масса 150 гр Габаритные размеры 20 x 107 x 115 мм, тип корпуса B1 монтаж на 35 мм DIN-рейке в соотв. по EN 60715: 2001
