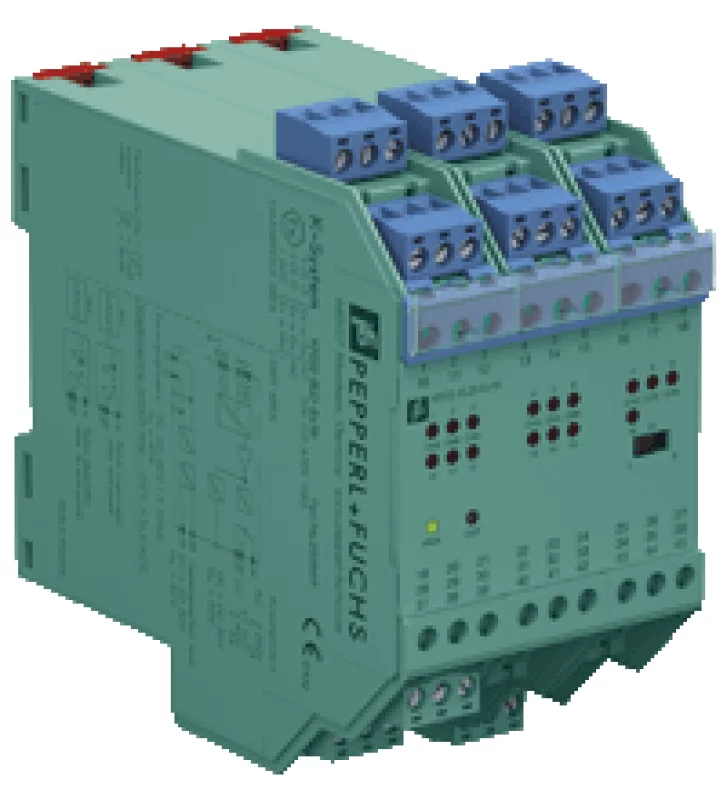

Усилитель переключателя KFD2-ELD-Ex16

Техническое описание KFD2-ELD-Ex16 Описание оборудования 24 В постоянного тока Основные Характеристики Тип сигнала Аналоговый вход Поставка соединение Силовая рельс или клеммы 44+, 45- Номинальное напряжение 20 ... 30 В постоянного тока пульсация ≤ 10% Номинальный ток ≤ 50 мА вход Соединительная сторона полевая сторона соединение искробезопасный: клеммы 1 ... 16  неискробезопасны: клеммы 28, 29 Соединение заземления терминал 17 Номинальные значения 5 В pp , 0,1 мА; прямоугольный функция Испытательный вход: 24 В постоянного тока / 5 мА; неполяризованный Вывод Соединительная сторона контрольная сторона соединение клеммы 19, 20, 21 Вывод сигнал; реле Контактная информация 253 В AC / 2 A / cos φ> 0,7; 40 В постоянного тока / 2 Резистивная нагрузка; Механическая жизнь 10 7 циклов переключения Характеристики переноса Задержка ответа ≤ 50 с Гальваническая изоляция Ввод, вывод усиленная изоляция в соответствии с IEC / EN 61010-1, номинальное напряжение изоляции 300 В эфф. Вход / питание усиленная изоляция в соответствии с IEC / EN 61010-1, номинальное напряжение изоляции 300 В эфф. Выход / питание усиленная изоляция в соответствии с IEC / EN 61010-1, номинальное напряжение изоляции 300 В эфф. Индикаторы / настройки Элементы отображения светодиоды Элементы управления DIP-переключатель конфигурация через DIP-переключатели этикетирование пространство для маркировки спереди Соответствие директив Электромагнитная совместимость Директива 2014/30 / ЕС EN 61326-1: 2013 (промышленные объекты) Низкое напряжение Директива 2014/35 / ЕС EN 61010-1: 2010 Соответствие Электромагнитная совместимость NE 21: 2007 Степень защиты IEC 60529: 2001 Условия окружающей среды Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F) Механические характеристики Степень защиты IP20 соединение винтовые клеммы масса 260 гр. Габаритные размеры 60 x 119 x 115 мм, тип корпуса D2 монтаж на 35 мм DIN-рейке в соотв. по EN 60715: 2001
