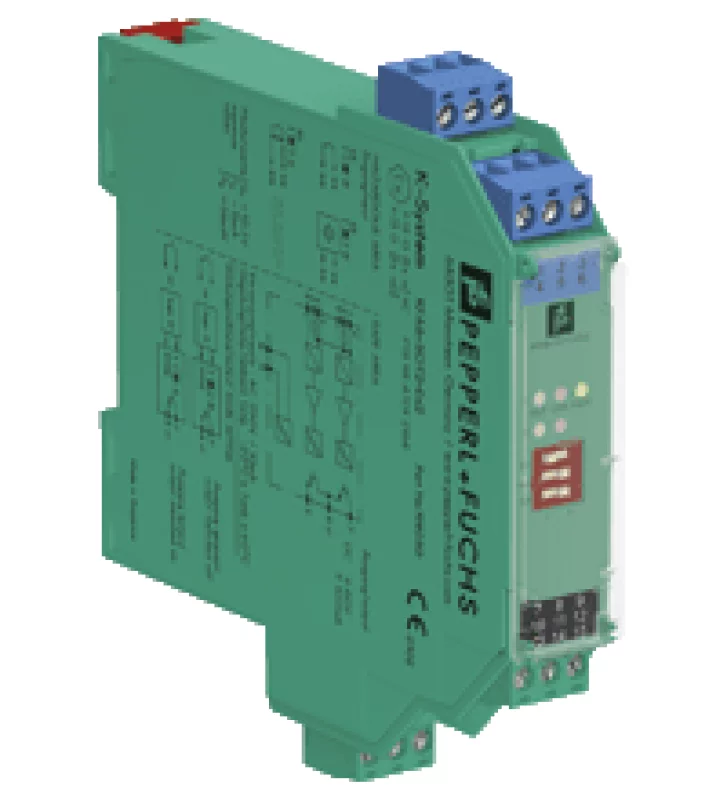

Усилитель переключателя KFA6-SOT2-Ex2

Техническое описание KFA6-SOT2-Ex2 Основные Характеристики Тип сигнала Цифровой вход Параметры функциональной безопасности Уровень целостности безопасности (SIL) SIL 2 Поставка соединение терминалы 14, 15 Номинальное напряжение 207 ... 253 В переменного тока, 45 ... 65 Гц Рассеяние мощности 1 Вт Потребляемая мощность Максимум. 1,5 Вт вход Соединительная сторона полевая сторона соединение клеммы 1+, 2+, 3-; 4+, 5+, 6- Номинальные значения соотв. согласно EN 60947-5-6 (NAMUR), см. описание системы для электрических данных Напряжение разомкнутой цепи / ток короткого замыкания ок. 8 В постоянного тока / прибл. 8 мА Точка переключения / гистерезис переключения 1,2 ... 2,1 мА / ок. 0,2 мА Обнаружение сбоя линии обрыв I ≤ 0,1 мА, короткое замыкание I> 6 мА Вывод Соединительная сторона контрольная сторона соединение выход I: клеммы 7, 8; выход II: клеммы 8, 9 Уровень сигнала 1-сигнал: напряжение переключения - 2,5 В макс. при коммутируемом токе 10 мА или макс. 3 В. при 100 мА Ток переключения  0-сигнал: выключен (ток отключения ≤ 10 мкА) Выход I, II сигнал; электронный выход, пассивный Характеристики переноса Частота переключения ≤ 5 kHz Индикаторы / настройки Элементы отображения светодиоды Элементы управления DIP-переключатель конфигурация через DIP-переключатели этикетирование пространство для маркировки спереди Соответствие директив Электромагнитная совместимость Директива 2014/30 / ЕС EN 61326-1: 2013 (промышленные объекты) Низкое напряжение Директива 2014/35 / ЕС EN 61010-1: 2010 Соответствие Электромагнитная совместимость NE 21:2012 Степень защиты IEC 60529 Условия окружающей среды Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F) Механические характеристики Степень защиты IP20 соединение винтовые клеммы масса 150 гр. Габаритные размеры 20 x 119 x 115 мм, тип корпуса B2 монтаж на 35 мм DIN-рейке в соотв. по EN 60715: 2001
