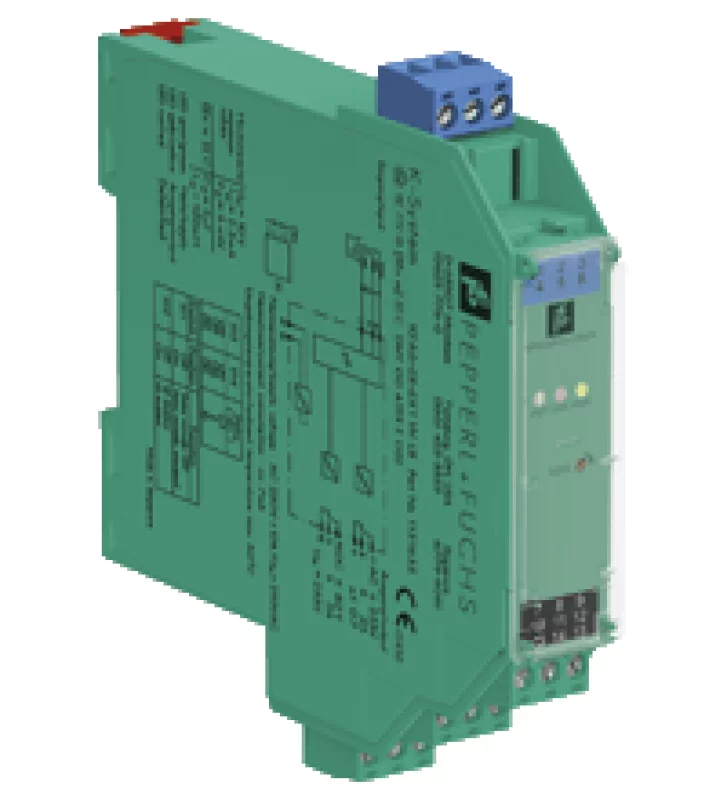

Усилитель переключателя KFA6-ER-Ex1.W.LB

Техническое описание KFA6-ER-Ex1.W.LB Описание оборудования 230 В переменного тока Основные Характеристики Тип сигнала Цифровой вход Поставка соединение терминалы 14, 15 Номинальное напряжение 207 ... 253 В переменного тока, 45 ... 65 Гц Номинальный ток ≤ 7 мА Потребляемая мощность <1,2 Вт вход Соединительная сторона полевая сторона соединение клеммы 1 (масса), 2 (мин), 3 (макс.), Вход управления мин Макс. система управления: клеммы 1, 2, 3  вкл. / выкл. система управления: клеммы 1, 3 Чувствительность к реакции 1 ... 150 кОм, регулируемый потенциометром Вывод Соединительная сторона контрольная сторона соединение клеммы 7, 8, 9; 10, 11, 12 Мощность переключения Максимум. 192 Вт, 2000 ВА Вывод сигнал; реле Контактная информация 253 В AC / 2 A / cos φ> 0,7; 40 В постоянного тока / 2 Резистивная нагрузка Постоянная времени для демпфирования сигнала 0,5 с, 2 с, 5 с, 10 с Гальваническая изоляция Ввод, вывод усиленная изоляция в соответствии с IEC / EN 61010-1, номинальное напряжение изоляции 300 В эфф. Вход / питание усиленная изоляция в соответствии с IEC / EN 61010-1, номинальное напряжение изоляции 300 В эфф. Выход / питание усиленная изоляция в соответствии с IEC / EN 61010-1, номинальное напряжение изоляции 300 В эфф. Индикаторы / настройки Элементы отображения светодиоды Элементы управления Потенциометр DIP-переключателя конфигурация через DIP-переключатели  через потенциометр этикетирование пространство для маркировки спереди Соответствие директив Электромагнитная совместимость Директива 2014/30 / ЕС EN 61326-1: 2013 (промышленные объекты) Низкое напряжение Директива 2014/35 / ЕС EN 61010-1: 2010 Соответствие Электромагнитная совместимость NE 21: 2006 Степень защиты IEC 60529: 2001 Условия окружающей среды Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F) Механические характеристики Степень защиты IP20 соединение винтовые клеммы, макс. 2,5 мм 2 масса ок. 150 г Габаритные размеры 20 x 119 x 115 мм (0,8 x 4,7 x 4,5 дюйма), тип корпуса B2 монтаж на 35 мм DIN-рейке в соотв. по EN 60715: 2001 Данные для применения в опасных зонах Сертификат ЕС-типа DMT 00 ATEX E 032 маркировка Экс-шестиугольник II (1) G [EEx ia] IIC [цепь (ы) в зоне 0/1/2] вход [EEx ia] IIC напряжение 10 В Текущий 2,5 мА Мощность 6 мВт Поставка Максимальное безопасное напряжение 265 В переменного тока (Внимание! U m не имеет номинального напряжения.) Вывод Контактная информация 253 В AC / 2 A / cos φ> 0,7; 40 В постоянного тока / 2 Резистивная нагрузка Гальваническая изоляция Ввод, вывод безопасная электрическая изоляция согласно. к IEC / EN 60079-11, пиковое значение напряжения 375 В Вход / питание безопасная электрическая изоляция согласно. к IEC / EN 60079-11, пиковое значение напряжения 375 В Соответствие директив Директива 2014/34 / ЕС EN 60079-0: 2012 + A11: 2013, EN 60079-11: 2012
