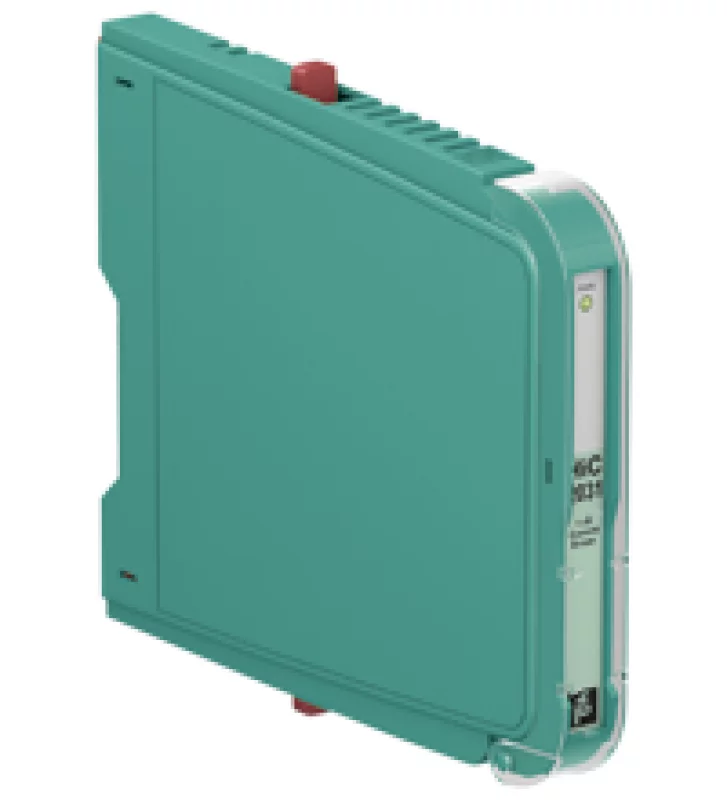

Выходной формирователь HIC2031HC

Технические характеристики HiC2031HC Основные Характеристики Тип сигнала Аналоговый выход Параметры функциональной безопасности Уровень целостности безопасности (SIL) SIL 2 Поставка соединение SL1: 1a (-), 1b (-); 2a (+), 2b (+) Номинальное напряжение 19 ... 30 В пост. пульсация ≤ 10% Номинальный ток ≤ 35 мА Рассеяние мощности ≤ 600 мВт Потребляемая мощность ≤ 700 мВт вход Соединительная сторона контрольная сторона соединение SL1: 8a (+), 7a (-) Входной сигнал 4 ... 20 мА, ограничено ок. 27 мА Входное напряжение в зависимости от конфигурации выключателя  напряжение разомкнутого контура системы управления <19 В  напряжение разомкнутой цепи системы управления <26 В Падение напряжения в зависимости от конфигурации выключателя  напряжение разомкнутого контура системы управления <19 В: прибл. 5 В при напряжении 20 мА с  открытым контуром системы управления <26 В: прибл. 12 В при 20 мА Входное сопротивление > 100 кОм, при открытой проводке Вывод Соединительная сторона полевая сторона соединение SL2: 5a (+), 5b (-) Текущий 4 ... 20 мА нагрузка 0 ... 625 Ом напряжение ≥ 12,5 В при 20 мА пульсация 20 мВ среднеквадратичного значения Характеристики переноса Отклонение при 20 ° C (68 ° F), 4 ... 20 мА  ≤ ± 0,1% вкл. нелинейность и гистерезис Диапазон частот полевая сторона в сторону управления: полоса пропускания с сигналом 0,5 В pp 0 ... 3 кГц (-3 дБ)  в поле: полоса пропускания с 1 мА pp сигнал 0 ... 3 кГц (-3 дБ) Время нарастания От 10 до 90% ≤ 100 мс Индикаторы / настройки Элементы отображения СВЕТОДИОД Элементы управления DIP-переключатель конфигурация через DIP-переключатели этикетирование пространство для маркировки спереди Соответствие директив Электромагнитная совместимость Директива 2014/30 / ЕС EN 61326-1: 2013 (промышленные объекты) Соответствие Электромагнитная совместимость NE 21: 2012  Для получения дополнительной информации см. Описание системы. Степень защиты IEC 60529 Условия окружающей среды Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F) Механические характеристики Степень защиты IP20 Вес 100 гр. Габаритные размеры 12,5 x 128 x 106 мм  монтаж на терминальной плате
