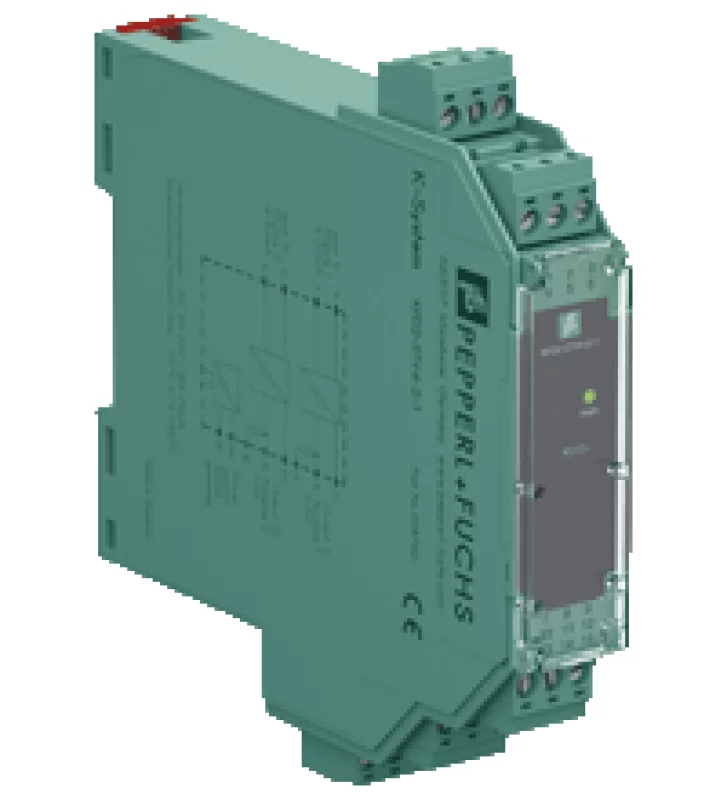

Источник питания KFD2-STV4-2-1

Техническое описание KFD2-STV4-2-1 Описание оборудования Вход 0/4 мА ... 20 мА  Выход 0/1 В ... 5 В Основные Характеристики Тип сигнала Аналоговый вход Параметры функциональной безопасности Уровень целостности безопасности (SIL) SIL 2 Поставка соединение Power Rail или клеммы 14+, 15- Номинальное напряжение 20 ... 35 V DC пульсация в пределах допуска поставки Рассеяние мощности 1,8 Вт Потребляемая мощность Максимум. 2,7 Вт вход Соединительная сторона полевая сторона соединение клеммы 1+, 3-; 4+, 6- Входной сигнал 0/4 ... 20 мА Напряжение разомкнутой цепи / ток короткого замыкания клеммы 1+, 3-; 4+, 6-: 22,1 В / 38 мА Доступное напряжение ≥ 16 В при 20 мА Вывод Соединительная сторона контрольная сторона соединение клеммы 7-, 8+; 10-, 11+ нагрузка выходное сопротивление: 250 Ω Выходной сигнал 0/1 ... 5 V пульсация Максимум. 12,5 мВ Характеристики переноса Отклонение при 20 ° C (68 ° F), 0/1 ... 5 В ≤ 5 мВ вкл. калибровка, линейность, гистерезис, нагрузки и колебания напряжения питания Диапазон частот вход для вывода: полоса пропускания с сигналом 1 В pp 0 ... 7,5 кГц (-3 дБ)  для входа: полоса пропускания с сигналом 1 В pp 0,3 ... 7,5 кГц (-3 дБ) Время нарастания 20 мкс Расчетное время 200 мкс Задержка отключения 20 мкс Гальваническая изоляция Ввод / вход базовая изоляция в соответствии с IEC 61010-1, номинальное напряжение изоляции 300 В эфф. Индикаторы / настройки Элементы отображения СВЕТОДИОД этикетирование пространство для маркировки спереди Соответствие директив Электромагнитная совместимость Директива 2014/30 / ЕС EN 61326-1: 2013 (промышленные объекты) Соответствие Электромагнитная совместимость NE 21:2011 Степень защиты IEC 60529: 2001 Условия окружающей среды Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F) Механические характеристики Степень защиты IP20 соединение винтовые клеммы масса 100 г Габаритные размеры 20 x 124 x 115 мм, тип корпуса B2 монтаж на 35 мм DIN-рейке в соотв. по EN 60715: 2001
