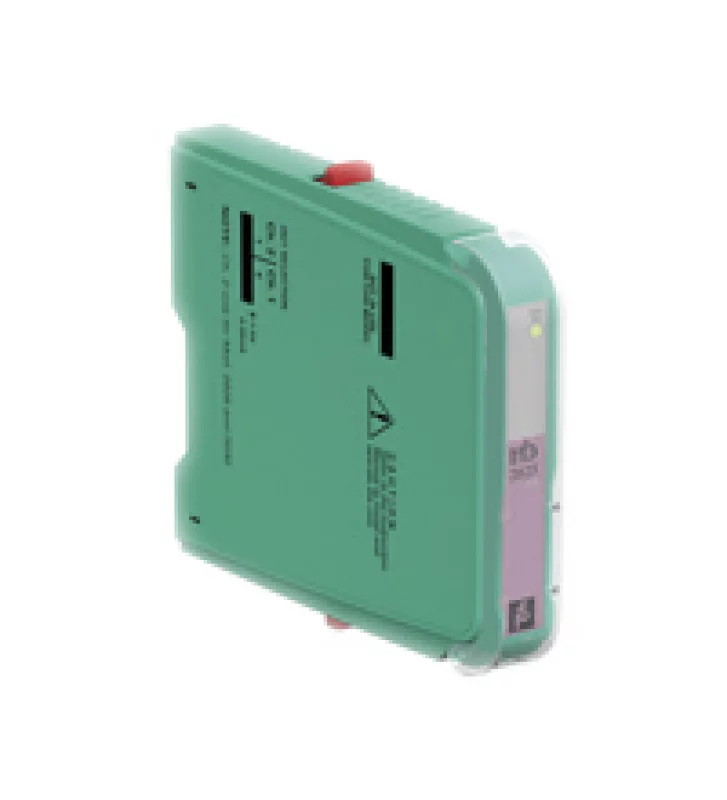

Источник питания HiD2025SK

Технические характеристики HiD2025SK Питание   Подключение SL1: 1a (-), 1б (-); 2а (+), 2b (+) Тип сигнала Аналоговый вход Номинальное напряжение 20,4 ... 30 В через объединительную плату Потери мощности 1 Вт при 20 мА и 24 В внешнее от DCS или PLC (на канал) Номинальный ток 40 мА при 24 В, 20 мА выход Вход   Подключение SL2 соединения: 5а (+), 5б (-) Входной ток 4 ... 20 мА, ток ограничения 26 мА Напряжение мин. 15,5 В при 20 мА Выход   Подключение SL1 соединения: 8а (+), 7а (-) Напряжение рабочее напряжение 7 ... 30 В Выходной сигнал 4 ... 20 мА, ограничение тока 26 мА Время отклика 40 мс, 10 ... 90% шаг изменения/p> Характеристики передачи   Калибровка погрешности <± 0,1% от полной шкалы (токовый выход) Влияние температуры <2 мкА / К (0 ... 60 ° С); <4 мкА / K (-20 ... 0 ° C) 0,01% / K Линейность <± 0,1% от полной шкалы Частотный диапазон Канал связи: 0,5 ... 40 кГц в пределах 3 db, (-6 db на 100 кГц), Tx на выход и выход Тх, подходит для использования с интеллектуальными датчиками, по протоколу HART  Условия окружающей среды   Температура окружающей среды -20 ... 60 ° C Механические данные Размеры (мм) 18 х 106 х 128 Вес 140 г. Уровень защиты IP20
